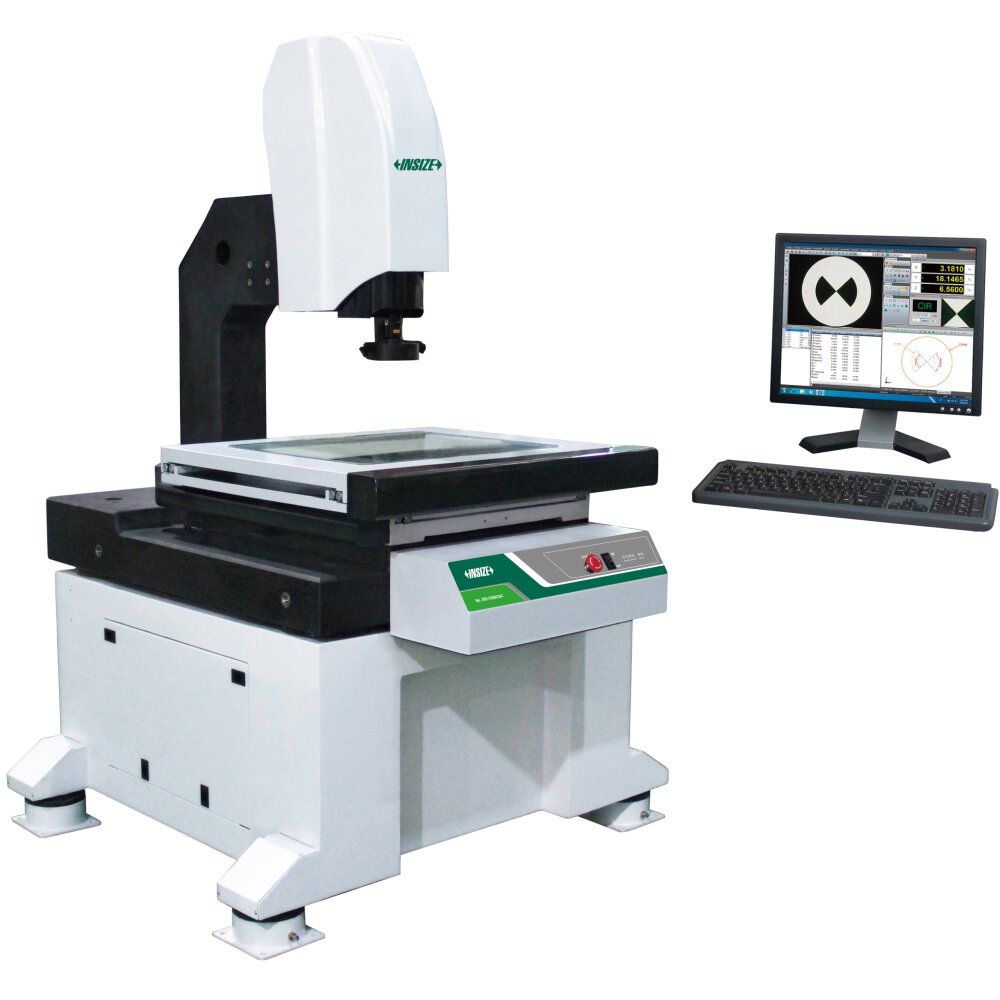

CNC-Videomesssystem 470x370x200mm
46'920,00CHF
Beschreibung:
CNC-Video-Messsystem
Automatische Funktionen zur Kantenerkennung, Fokussierung, Messung, Konturenscan, Kalibrierung, etc.
Servomotoren für X-Y-Z-Achse
SPC-Funktion für Serienmessungen
Messsoftware inklusive
Messbereich: 470x370x200mm bzw. 470x370x400mm
Tischgröße: 786x636mm
Glastischgröße: 570x470mm
Auflösung X-/Y-/Z-Achse: 0,5µm
Genauigkeit X-/Y-/Z-Achse: ≤(2,5+L/200) µm, L = Messlänge in mm
Wiederholbarkeit X-/Y-Achse: 2µm
Objektiv: 0,7-fach bis 4,5-fach (Zoom)
Arbeitsabstand: 92mm
Sichtfeld (Diagonale): 1,5 – 10,8mm
Vergrößerung: 33-fach bis 208,6-fach auf 24“ Monitor
Kamera: Gigabit Netzwerkkamera
Beleuchtung:
Oberfläche: Koaxiallicht, Segment-Ringlicht, programmierbar
Kontur: LED-Beleuchtung, einstellbar
Werkstückabmessungen: max. Höhe 200mm bzw. 400mm; max. Werkstückgewicht 30kg
Stromversorgung: 220V, 50/60Hz
Abmessungen: 1270x1200x1870mm; 1270x1200x2070mm
Gewicht: 870kg; 900kg
Optional:
0,5-fach Zusatzobjektiv (Art.-Nr.: ISD-VOB05X) Arbeitsabstand 175mm, Vergrößerung 16,5-fach bis 104,3-fach auf 24“ Monitor
2-fach Zusatzobjektiv (Art.-Nr.: ISD-VOB2X) Arbeitsabstand 36mm, Vergrößerung 66-fach bis 417,2-fach auf 24“ Monitor
Messtaster (Art.-Nr.: ISD-V-PROBE) enthält Ø2mm und Ø3mm Messeinsätze und Kalibrierkugel Ø25mm
Office Software (Art.-Nr.: 7313-OFFICE)
GTIN: 6940561947779
